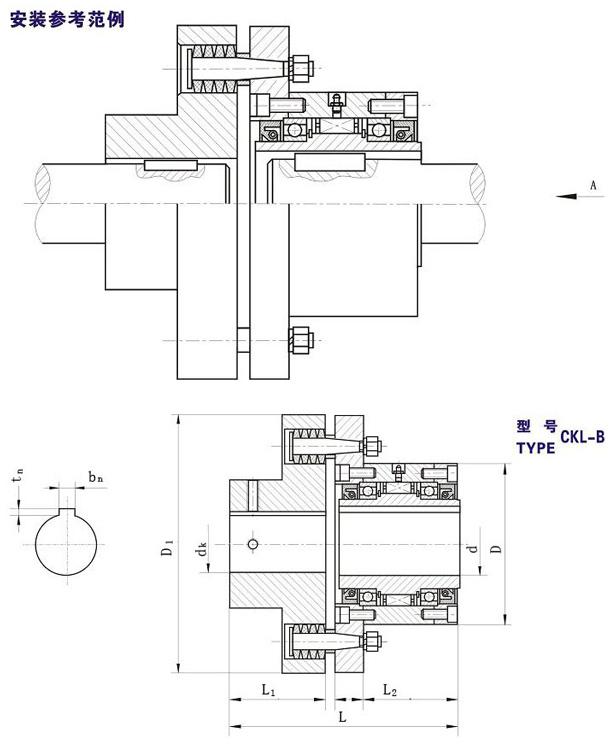

CKL-B楔塊式單向離合器特性及應用：
CKL-B為帶半聯軸器(彈性套柱銷聯軸器〉的非接觸楔塊式單向超越離合器。內含軸承支撐。主要用在超 越轉速較高，楔合后轉速較低的雙速驅動場合。使用時需提供潤滑油脂。
其外形及聯結尺寸與CKL-A一一對應。
型號 | 額定扭矩 | 超越極-限轉速 | 外形尺寸〔mm〕 | 重量 | |||||||||
外環 | 內環 | d〔H7〕 | Dk(H7) | D | D1 | L | L1 | L2 | B | bn×tn | |||
CKL-B2590 | 230 | 800 | 2500 | 25 | 20~40 | 90 | 130 | 127.5 | 50 | 60 | 17.5 | 4×1.8 | 6.4 |
CKL-B30100 | 400 | 780 | 2500 | 30 | 20～50 | 100 | 160 | 146.0 | 60 | 66 | 20.0 | 5×2.3 | 11 |
CKL-B35110 | 580 | 740 | 2500 | 35 | 25～65 | 110 | 190 | 168.0 | 75 | 74 | 19.0 | 6×2.8 | 17 |
CKL-B40125 | 820 | 720 | 2500 | 40 | 25～65 | 125 | 190 | 178.0 | 75 | 86 | 17.0 | 6×2.8 | 19 |
CKL-B45130 | 840 | 660 | 2500 | 45 | 25～65 | 130 | 190 | 178.0 | 75 | 86 | 17.0 | 6×2.8 | 19 |
CKL-B50150 | 1400 | 610 | 2000 | 50 | 30～75 | 150 | 225 | 207.0 | 90 | 92 | 25.0 | 14×3.8 | 31 |
CKL-B55160 | 1600 | 600 | 2000 | 55 | 35～90 | 160 | 270 | 233.5 | 100 | 104 | 29.5 | 16×4.3 | 47 |
CKL-B60170 | 2200 | 490 | 2000 | 60 | 35~90 | 170 | 270 | 244.0 | 94 | 114 | 30.0 | 18×4.4 | 49 |
CKL-B70190 | 4500 | 480 | 2000 | 70 | 45~110 | 190 | 340 | 312.5 | 140 | 134 | 38.5 | 20×4.9 | 90 |
CKL-B80210 | 6800 | 450 | 1500 | 80 | 55~125 | 210 | 380 | 340.0 | 160 | 142 | 35.0 | 22×5.4 | 107 |
CKL-B90230 | 11000 | 420 | 1500 | 90 | 65~140 | 230 | 440 | 369.0 | 160 | 159 | 50.0 | 25×6.4 | 170 |
CKL-B100270 | 16000 | 400 | 1500 | 100 | 76~160 | 270 | 500 | 422.5 | 200 | 182 | 40.5 | 28×6.4 | 230 |
