特性：
DC型號為不規則作動子保持器單向離合器但不含內環與外環。
此型號必須配合客戶之自行設計的內環及外環，軸承支撐軸向及徑向的負載，與潤滑油脂及油封。

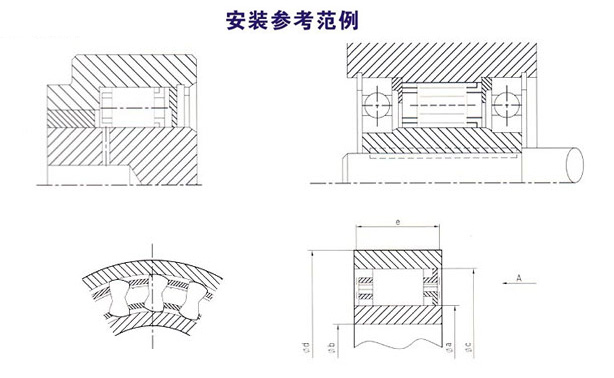

不規則作動子接觸面之空間公差必需在范圍內，外環與內環之接觸面的寬度不可小於尺寸“e”，接觸面不 可有任何溝槽以確保功能正常，請參考下頁。
原廠可提供標準型式的內環與外環，請參考下一頁。
若自行制造經硬化處理過的鋼制軸心及工件機壁直接套入，請參考以下表面硬度規格。
研磨加工處理過的接觸面硬度為HRC60~62硬化深度須大於0.6mm。
接觸面之內部硬度為HRC35~45，接觸面之表面光滑度須小於22CLA，接觸面可接受之最大歪斜度為 25mm寬度內0.007mm之歪斜度。
型式 | 作動子空間 | 夾子數量 | 作動子數量 | 重量 | ||||||
TKN1) |  | Φc+0.003〔mm〕 | 〔mm〕 | emin | Φdmin | Φdmax | ||||
DC2222G | 50 | 22.225 | 38.885 | 8.33±0.075 | 10.0 | 50 | 17 | - | 12 | 0.030 |
DC2776 | 95 | 27.762 | 44.422 | 8.33±0.075 | 13.5 | 58 | 21 | - | 14 | 0.055 |
DC3034 | 99 | 30.340 | 47.000 | 8.33±0.075 | 13.5 | 62 | 23 | - | 14 | 0.060 |
DC3175(3G) | 127 | 31.750 | 48.410 | 8.33±0.075 | 13.5 | 63 | 24 | 3 | 16 | 0.060 |
DC3809A | 220 | 38.092 | 54.752 | 8.33±0.075 | 16.0 | 71 | 29 | - | 18 | 0.085 |
DC4127(3G) | 179 | 41.275 | 57.935 | 8.33±0.075 | 13.5 | 75 | 32 | 3 | 18 | 0.090 |
DC4445A | 290 | 44.450 | 61.110 | 8.33±0.075 | 16.0 | 79 | 34 | - | 20 | 0.095 |
DC4912(4C) | 245 | 49.721 | 66.381 | 8.33±0.075 | 13.5 | 86 | 38 | 4 | 22 | 0.100 |
DC5476A | 420 | 54.766 | 71.425 | 8.33±0.075 | 16.0 | 92 | 42 | - | 24 | 0.110 |
DC5476A(4G） | 420 | 54.765 | 71.425 | 8.33±0.075 | 16.0 | 92 | 42 | 4 | 24 | 0.130 |
DC5476B(4G） | 615 | 54.765 | 71.425 | 8.33±0.075 | 21.0 | 92 | 42 | 4 | 24 | 0.180 |
DC5476C（4G） | 792 | 54.765 | 71.425 | 8.33±0.075 | 25.4 | 92 | 42 | 4 | 24 | 0.200 |
DC5776A | 483 | 57.760 | 74.420 | 8.33±0.075 | 16.0 | 98 | 44 | - | 26 | 0.110 |
DC63348 | 645 | 63.340 | 80.000 | 8.33±0.075 | 21.0 | 104 | 50 | - | 26 | 0.175 |
DC7221(5G） | 540 | 72.217 | 88.877 | 8.33±0.075 | 13.5 | 115 | 56 | 5 | 30 | 0.140 |
DC7221B | 1023 | 72.217 | 88.877 | 8.33±0.075 | 21.0 | 115 | 56 | - | 30 | 0.185 |
DC7221B(5G) | 1023 | 72.217 | 88.877 | 8.33±0.075 | 21.0 | 115 | 56 | 5 | 30 | 0.210 |
DC7969C(5C) | 1630 | 79.698 | 96.358 | 8.33±0.075 | 25.4 | 124 | 61 | 5 | 34 | 0.280 |
DC8334C | 1645 | 83.340 | 100.000 | 8.33±0.075 | 25.4 | 132 | 65 | - | 34 | 0.270 |
DC8729A | 1000 | 87.290 | 103.960 | 8.33±0.075 | 16.0 | 134 | 67 | - | 34 | 0.165 |
DC10323A(3C)* | 1290 | 103.231** | 119.891 | 8.33±0.075 | 16.0 | 155 | 80 | 3 | 40 | 0.205 |
DC12334C* | 3840 | 123.340** | 140.000 | 8.33±0.075 | 25.4 | 184 | 96 | - | 50 | 0.400 |
DC12388C(11C) | 3900 | 123.881 | 142.880 | 9.50±0.10 | 25.4 | 186 | 96 | 11 | 44 | 0.400 |
